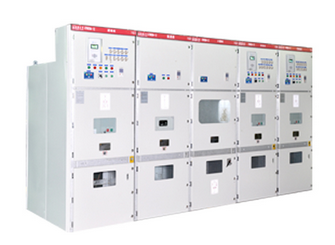

二、 产品型号的组成及含义
- 技术参数
开关设备技术参数
项 目 |
单位 |
数 据 |
|
额 定 电 压 |
kV |
3.6、7.2、12 |
|
额 定 频 率 |
Hz |
50 |
|
额定绝缘水平 |
1min工频耐受电压 |
kV |
42 |
|
雷电冲击耐受电压 |
kV |
75 |
|
主 母 线 额 定 电 流 |
A |
630、1250、1600、2000、2500、3150 |
|
分 支 母 线 额 定 电 流 |
A |
630、1250、1600、2000、2500、3150 |
|
4S热稳定电流（有效值） |
kA |
16、20、25、31.5、40、50 |
|
额定动稳定电流（峰值）* |
kA |
40、50、63、80、100、125 |
|
防 护 等 级 |
外壳为IP4X，
断路器室门打开时，隔室间为IP2X |
注：﹡电流互感器的短路容量应单独考虑
VD4、VS1+真空断路器技术数据
项 目 |
单 位 |
数 据 |
|
VD4 |
VS1 |
|
额 定 电 压 |
kV |
3.6、7.2、12 |
|
额定绝缘
水平 |
1min工频耐受电压 |
kV |
42 |
|
雷电冲击耐受电压 |
kV |
75 |
|
额 定 频 率 |
Hz |
50 |
|
额 定 电 流 |
A |
630、1250、1600、2000、2500、3150 |
|
额定对称短路开断电流（有效值） |
kA |
16、20、25、31.5、40、50 |
|
4S热稳定电流（有效值） |
kA |
16、20、25、31.5、40、50 |
|
额定动稳定电流（峰值） |
kA |
40、50、63、80、100、125 |
|
机械寿命 |
次 |
20000，
额定电流1600~3150A时，为10000 |
|
自动重合闸操作顺序 |
|
分—0.3s—合分—3 min—合分 |
|
非自动重合闸操作顺序 |
|
分—3min—合分—3min—合分 |
|
合 闸 时 间 |
ms |
＜70 |
≤100 |
|
分 闸 时 间 |
ms |
≤45 |
≤50 |
|
燃 弧 时 间 |
ms |
≤15 |
≤15 |
|
开 断 时 间 |
ms |
≤60 |
≤60 |
当断路器用于控制3—10kV电动机时，若起动电流小于600A，必须加金属氧化物避雷器，其具体要求由用户与制厂联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
当断路器用于控制3—10kV电动机时，若起动电流小于600A，必须加金属氧化物避雷器，其具体要求由用户与制厂联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
动作时间的推荐值：
合闸时间 （约）70ms
分闸时间 ≤45ms
燃弧时间（50Hz） ≤15ms
开断时间 ≤60ms
最小的合闸指令持续时间 20ms （100 ms）
最小的分闸指令持续时间 40ms (100ms)
注： 1）在辅助回路额定电压下；
2）若继电器接点启动，但未能开断脱扣线圈电流。
VD4真空断路器弹簧操动机构技术数据
额定电压V |
消耗功率VA/W1） |
储能时间（秒）（最大）S2） |
|
交流 |
110
220 |
150
150 |
15
15 |
|
直
流 |
24
30
48
60
110
220 |
130
130
130
130
140
140 |
15
15
15
15
15
15 |
注：1）近似值
2）在额定电压下
VS1+真空断路器弹簧操动机构技术数据
序号 |
名 称 |
单 位 |
数 量 |
|
1 |
额定操作电压 |
合闸线圈 |
V |
DC220，110 AC220，110 |
|
分闸线圈 |
|
2 |
线圈
功率 |
合闸线圈 |
W |
245 |
|
分闸线圈 |
|
3 |
储能电机功率 |
W |
70 |
|
4 |
储能电机额定电压 |
V |
DC220，110 |
|
5 |
额定电压下储能时间 |
s |
≤15 |
|
6 |
正常工作电压范围 |
V |
85%~110%额定电压 |
四、 外形尺寸和重量
高度B (mm) |
2300 |
|
宽度A(mm) |
分支小母线额定电流达到1250A热稳定电流40kA |
800 |
|
分支小母线额定电流1600A及以上 |
1000 |
|
深度C(mm) |
电 缆 进 出 线 |
1500 |
|
架 空 进 出 线 |
1660 |
|
重 量（kg） |
700～1200 |
|
